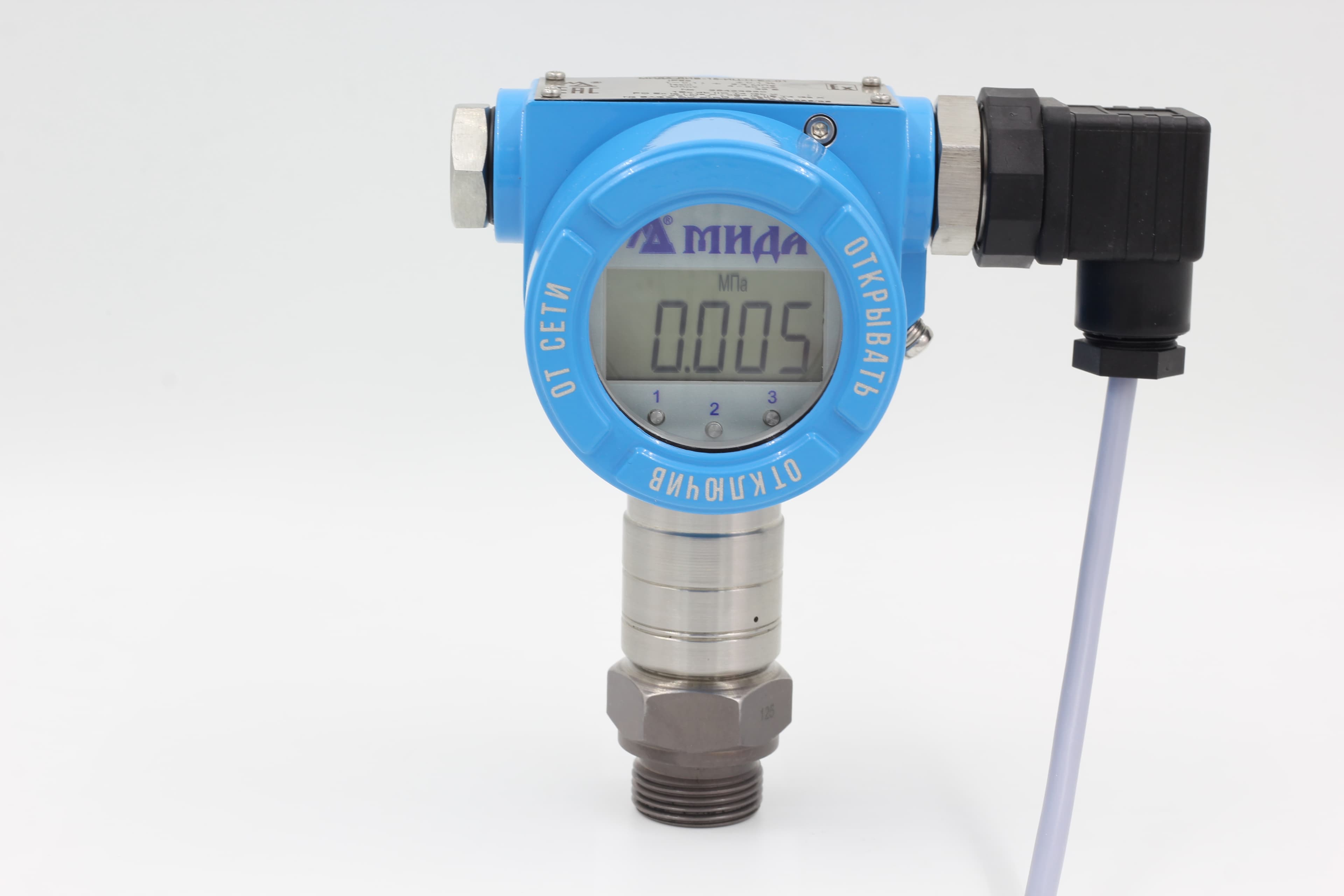

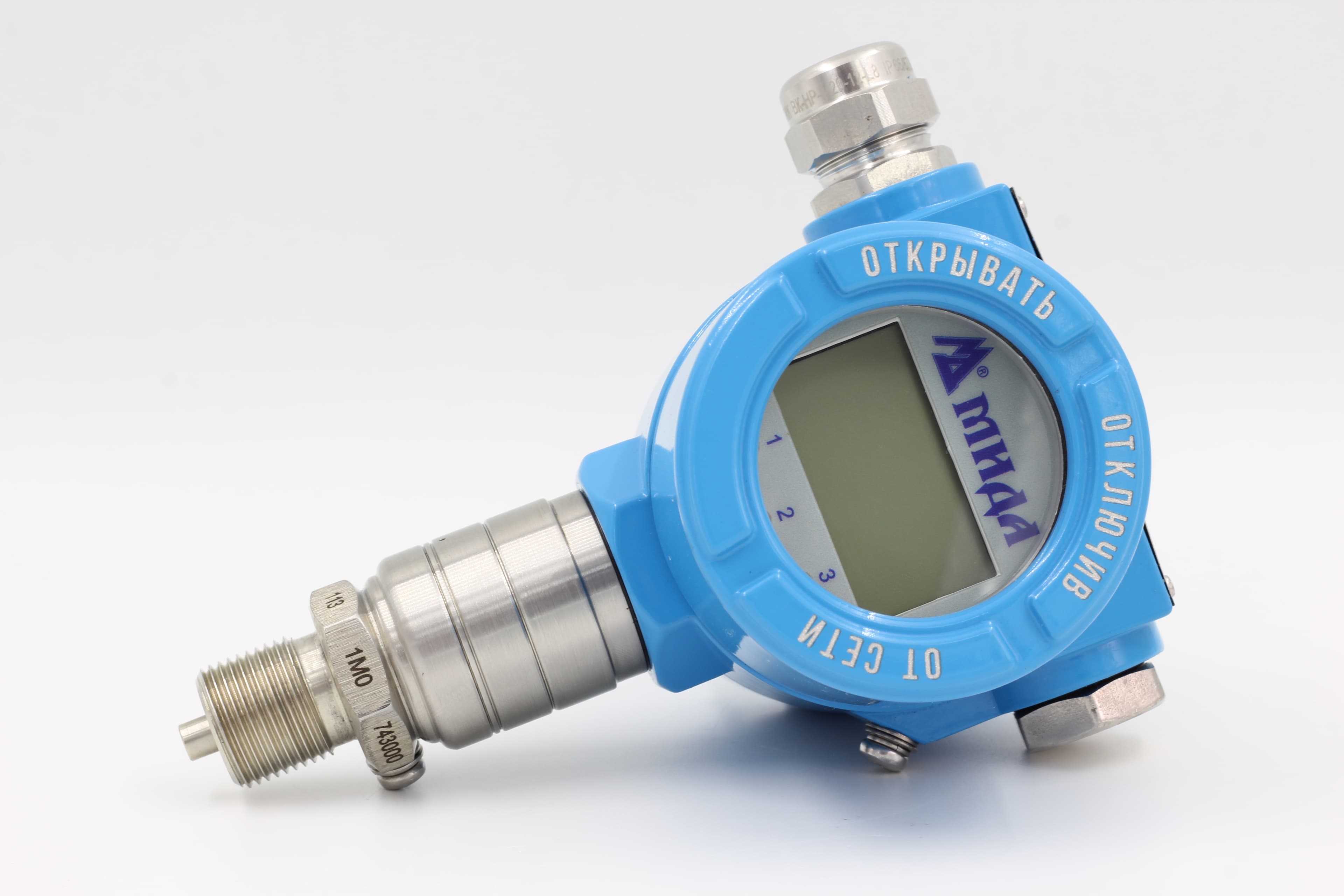

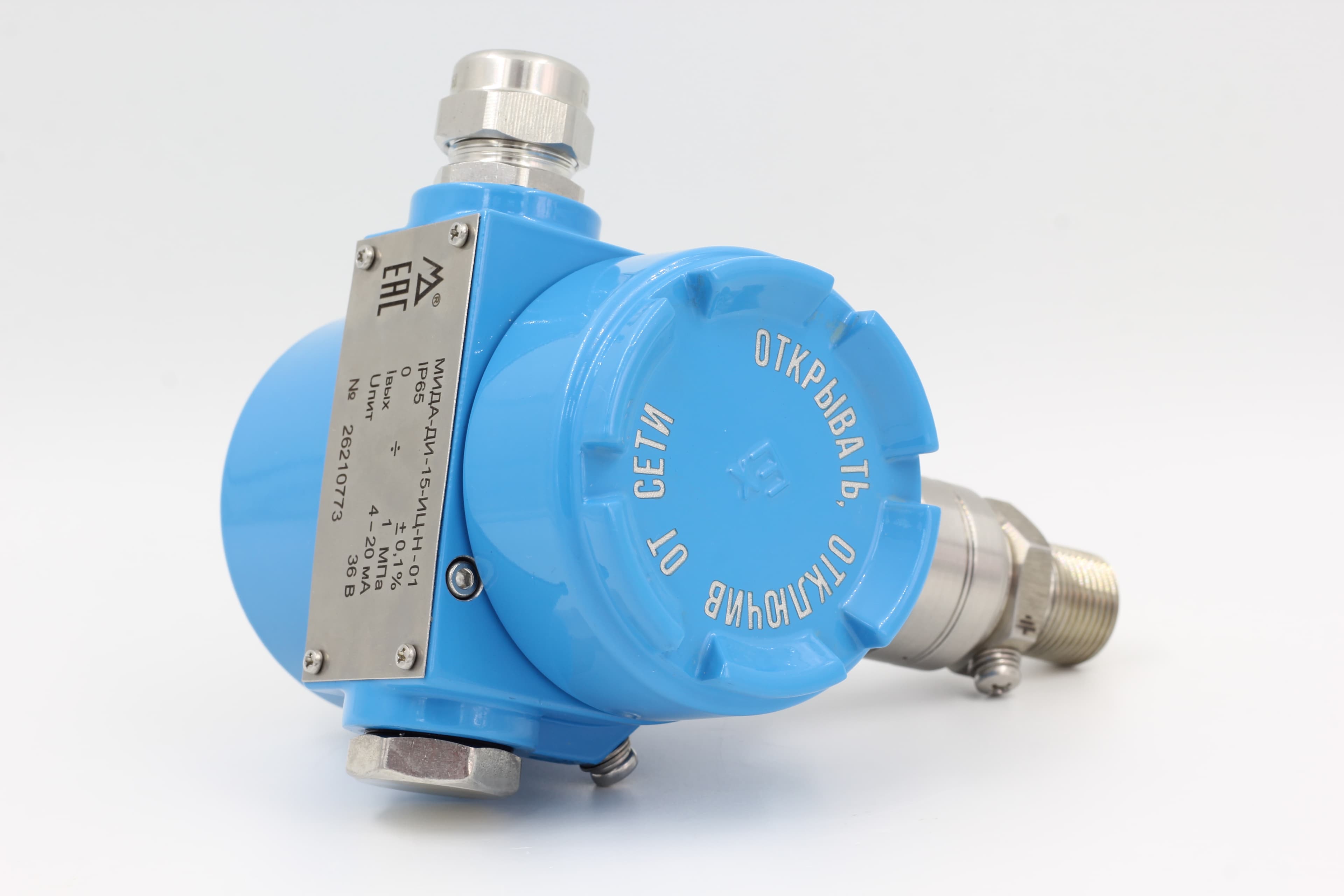

Интеллектуальные датчики давления МИДА-15-HART предназначены для непрерывного преобразования избыточного, абсолютного давления, разрежения и разности давлений в унифицированный токовый сигнал 4–20 мА с возможностью передачи цифровых данных по HART-протоколу. Модель оптимизирована для работы в нефтегазовой отрасли: контроль давления на устье скважины, буровых установках, оборудовании для гидроразрыва пласта, системах сбора и транспортировки нефти и газа

Основные преимущества

  • Цифровая коммуникация по HART-протоколу — возможность удалённой настройки, калибровки и диагностики без прерывания токовой петли 4–20 мА
  • Широкий диапазон измерений — до 250 МПа, что позволяет применять датчики в самых разных технологических процессах
  • Гибкая перенастройка диапазона — до 1:50, адаптация одного прибора под разные задачи без его замены
  • Высокая точность — основная погрешность от 0,1%, что обеспечивает превосходные метрологические характеристики
  • Работа с вязкими средами — модели с открытой износостойкой мембраной, возможность эксплуатации без разделителей сред
  • Взрывозащищённые исполнения — для работы во взрывоопасных зонах
  • Пылевлагозащита — IP65 и IP67 для работы в условиях повышенной влажности и запылённости
  • Готовая экосистема — полный комплект документации и ПО (РЭ, DD, DTM-файлы, программа МИДА-HART-Servs) для быстрой интеграции

Конфигуратор заказа

Код заказа: пересчитывается

Выберите параметры

• Выберите тип давления

Отправьте заявку через форму на сайте — так мы сразу получим код заказа и выбранные параметры.

Конфигуратор заполнен не полностью. Заполните обязательные поля, чтобы запросить цену. Если возникли сложности, воспользуйтесь кнопкой «Получить консультацию».

МИДА-15-HART

Укажите, нужен ли цифровой индикатор

Итоговая версия чертежа будет показана после полного заполнения конфигуратора.

Область применения
Системы контроля и управления технологическими процессами в различных отраслях промышленности
Рабочая среда
Жидкости и газы, неагрессивные к титановым сплавам и/или нержавеющим сталям
Номер в Госреестре средств измерения РФ
50730-17
Межповерочный интервал
5 лет
3 года / датчики с погрешностью ±0.1 %
Диапазон давления
до 250 МПа
Основная приведенная погрешность, % от диапазона измерений
от ±0.1% до ±0.5%
Температура измеряемой среды
-40...+80 °C
Для МИДА-15-М: -55...+125 °C
Для МИДА-15-М2: -55...+150 °C
Выходной сигнал
4–20 мА / HART
Вид взрывозащиты
Электрооборудование общего назначения
Искробезопасная электрическая цепь (PO Ex ia I Ma X / 0Ex ia IIB T4 Ga X)
Взрывонепроницаемая оболочка (EX db IIC T4 Gb X)
Ex/Exd
Статическое давление
МИДА-ДД-15-2:
до 16 МПа при ВПИ 6…40 кПа
до 25 МПа при ВПИ от 41 до 250 кПа
до 40 МПа при ВПИ от 251 кПа до 1,6 МПа
Односторонняя перегрузка
до 16 МПа (для МИДА-ДД-15-2)
Устойчивость к вибрации
Исполнение G2 по ГОСТ Р 52931-2008
Исполнение F2 по ГОСТ Р 52931-2008 для датчиков с ВПИ до 0.16 МПа включительно
Напряжение питания, В
9...36 (в зависимости от нагрузки)
Климатическое исполнение
УХЛ**3.1 — до 0.025 МПа
У**2 — 0.025...160 МПа
Пылевлагозащищенность
IP65, IP67
Масса, г
от 200 до 3500
