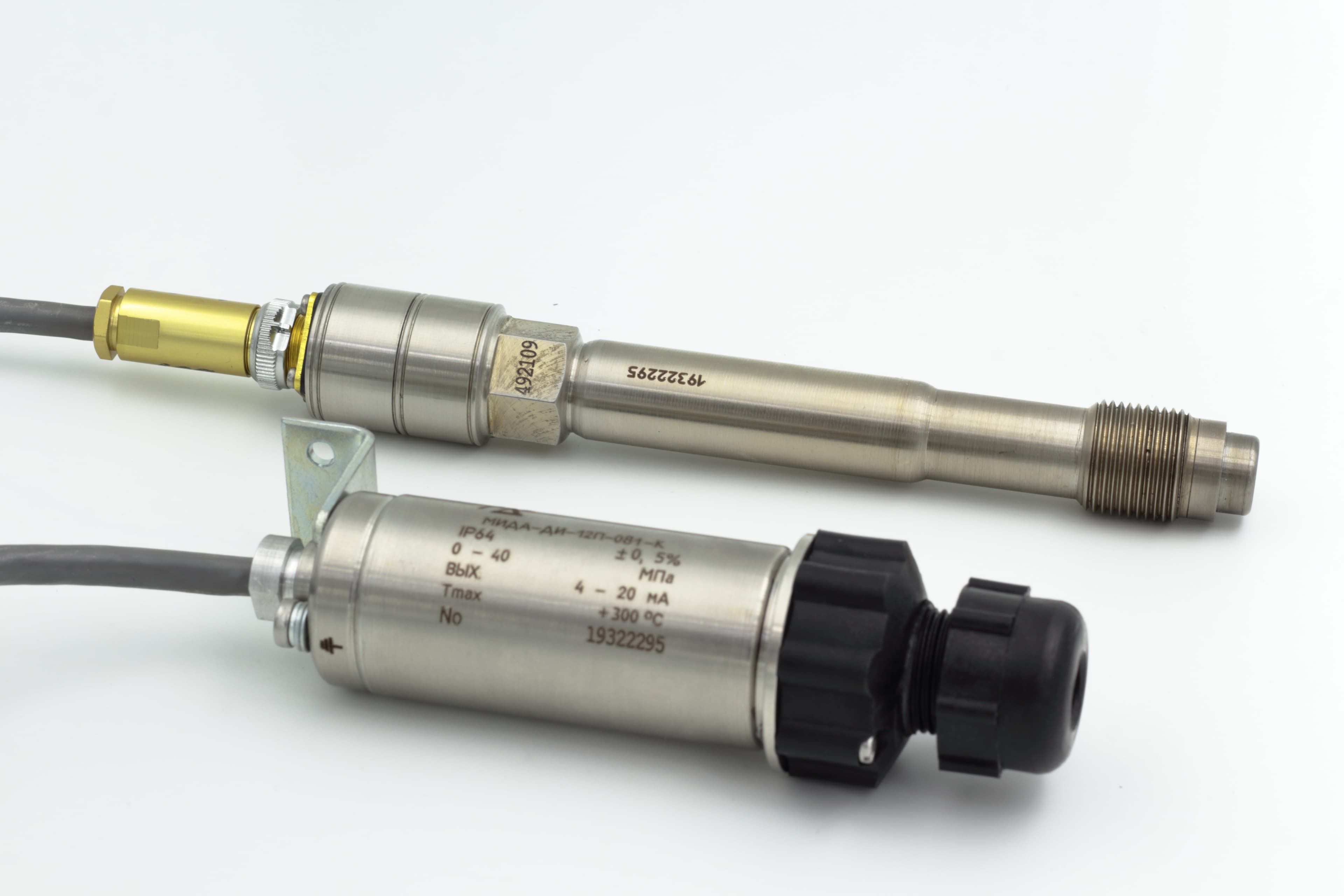

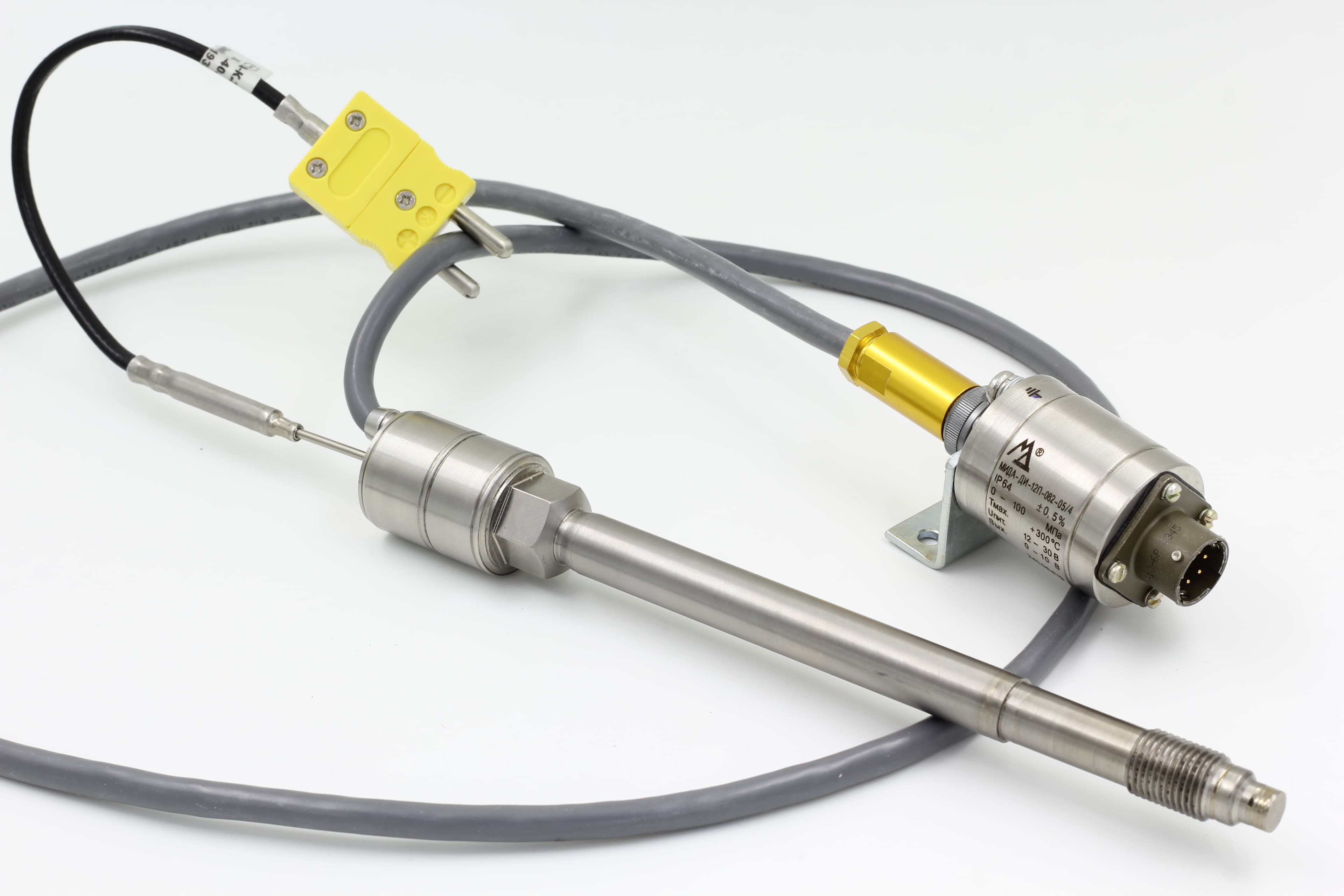

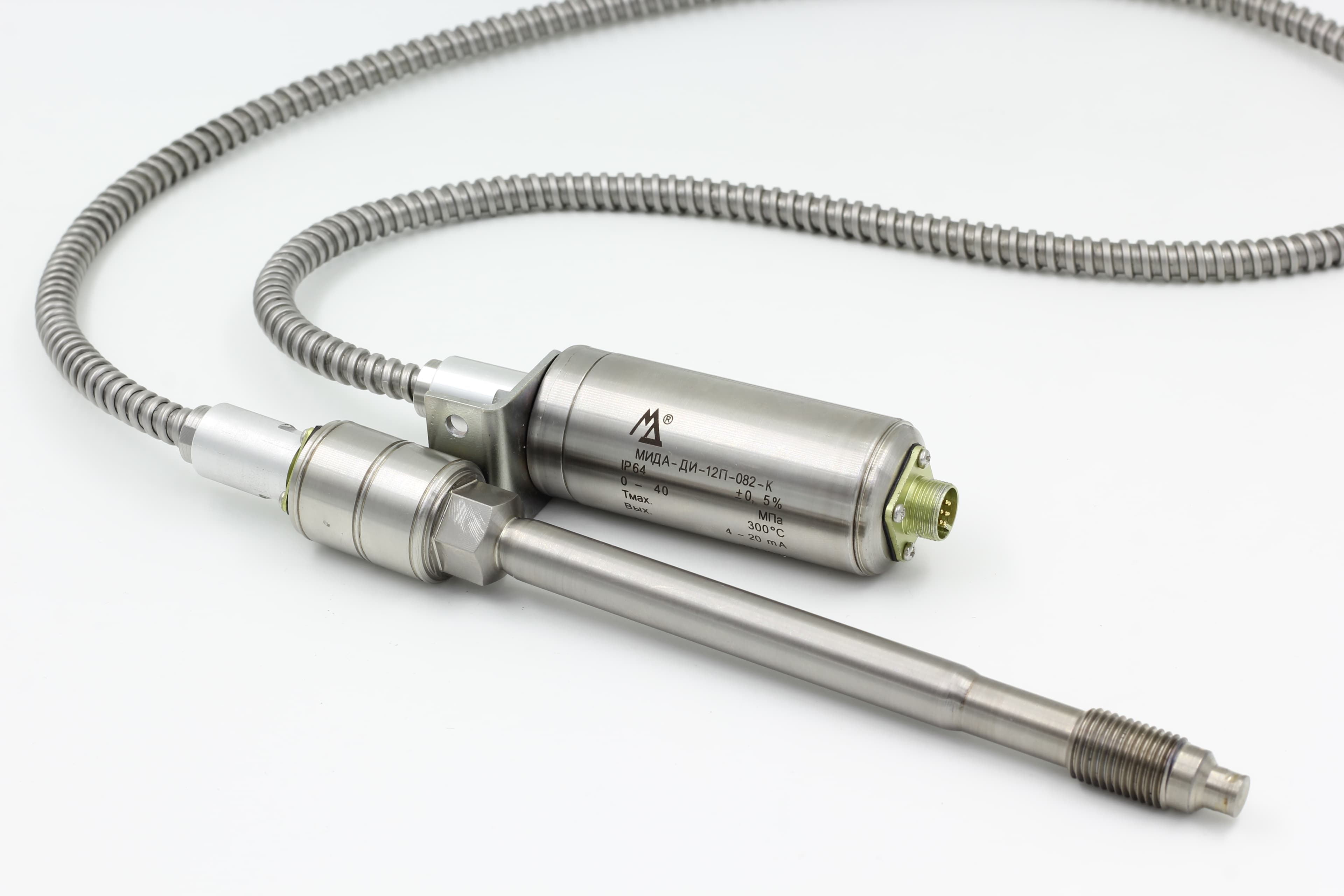

Датчик расплава полимера МИДА-ДИ-12П-082

Видеообзор МИДА-12П

Подробный обзор датчика и его возможностей

Видеообзор нового сайта и конфигуратора МИДА

Как подобрать датчик, работать с конфигуратором и отправить заявку. С голосовыми пояснениями и субтитрами.

Чертеж для выбранной комбинации появится позже.

Итоговая версия чертежа будет показана после полного заполнения конфигуратора.

🇷🇺 Российское производство

Датчик расплава полимера МИДА-ДИ-12П-082

Сертификат об утверждении типа и описание типа СИ
Сертификат СИ Беларусь
Сертификат СИ Казахстан
Сертификат соответствия для работы во взрывоопасных средах
РСТ
Сертификат соответствия ТР ТС 004/020
Сертификат соответствия требованиям пожарной безопасности
Выписка из реестра российской продукции
Заключение ИНТИ

Датчик избыточного давления расплава полимеров предназначен для непрерывного преобразования давления вязких высокотемпературных сред (расплавы полимеров, резины, композиционных материалов) в унифицированный сигнал. Модель оптимизирована для работы в экструзионных линиях, литьевых машинах и другом оборудовании для переработки полимеров при температуре среды до +400 °С

Основные преимущества

  • Отсутствие заполняющей среды — экологически безопасны, нет риска утечек и ложного давления от температурного расширения жидкости
  • Высокая износостойкость — толстая мембрана из титанового сплава обеспечивает увеличенный срок службы в агрессивных средах
  • Высокая точность — суммарная погрешность во всём диапазоне термокомпенсации не более 0,5 %

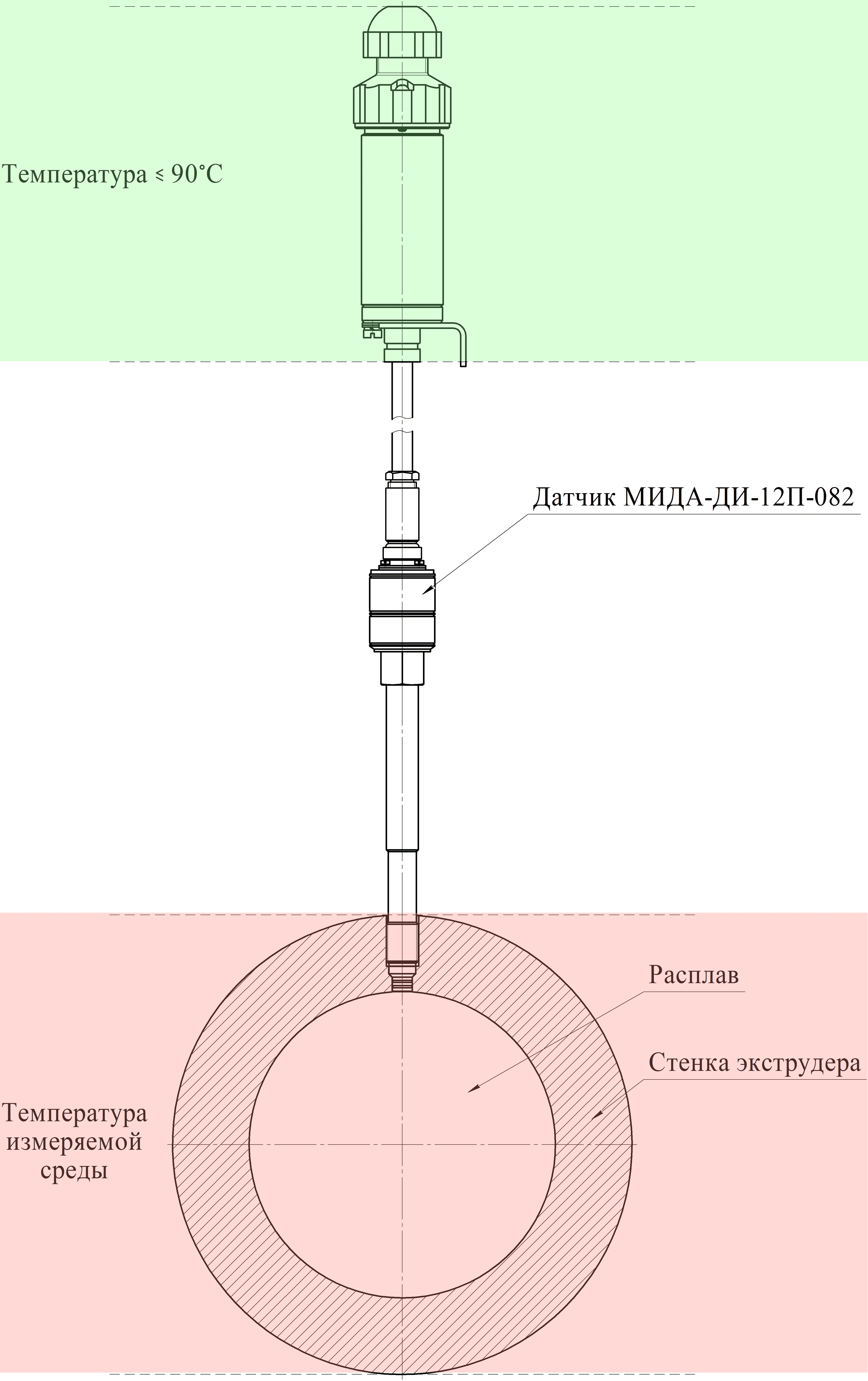

  • Удобство монтажа — раздельная конструкция с кабельной перемычкой вместо капилляра с заполняющей жидкостью упрощает установку и эксплуатацию по сравнению с импортными аналогами

Конфигуратор заказа

МПа

Тип сигнала

м

Допустимый диапазон: от 1 м (стандарт) до 7 м

Код заказа: пересчитывается

МИДА-ДИ-12П-300

• Выберите единицу измерения

Отправьте заявку через форму на сайте — так мы сразу получим код заказа и выбранные параметры.

Конфигуратор заполнен не полностью. Заполните обязательные поля, чтобы запросить цену. Если возникли сложности, воспользуйтесь кнопкой «Получить консультацию».

Датчик расплава полимера МИДА-ДИ-12П-082

Тип: ДИ
Чертеж для выбранной комбинации появится позже.

Итоговая версия чертежа будет показана после полного заполнения конфигуратора.

Область применения
Экструзионные линии, литьевые машины, производство полимерных плёнок, труб, профилей и волокон, оборудование для переработки резины и композиционных материалов, системы автоматического контроля и регулирования давления расплавов во взрывоопасных зонах
Рабочая среда
Расплавы полимеров, резины, композиционных материалов и других вязких сред, неагрессивные к титановым сплавам
Номер в Госреестре средств измерения РФ
17635-03
Межповерочный интервал
2 года
Диапазон давления
1...100 МПа
Основная приведенная погрешность, % от диапазона измерений
от ±0.15% до ±0.5%
Температура измеряемой среды
-40...+400 °C
Выходной сигнал
Аналоговый:
4-20 мА / 2-х пров.
0-10 В / 3-х пров.
0...3.33 мВ/В
Цифровой:
RS-485 / Modbus
4–20 мА / HART
Вид взрывозащиты
Электрооборудование общего назначения
Искробезопасная электрическая цепь (0Ex ia IIC T3 Ga / 0Ex ia IIC T2 Ga)
Устойчивость к вибрации
Исполнение V3 по ГОСТ Р 52931-2008
Напряжение питания, В
12...36 (для 4-20 мА в зависимости от нагрузки)
15...36 (для 0-10 В)
3...12 / 5...24 (RS-485 / Modbus)
6...10 В (для 0...3.33 мВ/В)
Климатическое исполнение
УХЛ**3.1
Пылевлагозащищенность
IP64
Материал деталей, контактирующих со средой
Титановый сплав
Масса, г
до 500
Тип измеряемого давления
Избыточное (ДИ)
Коррекция начального выходного сигнала ("нуля")
4-20 мА — с помощью МИДА-УО-402 и К-414
0...3.33 мВ/В — с помощью подстроечных резисторов
