Датчик давления с механическим присоединением Hammer Union, стойкий к вибрациям и ударам в рабочих процессах нефтегазовой отрасли

Основные преимущества

  • Присоединение Hammer Union WECO2 1502
  • Взрывозащищённое исполнение
  • Высокая точность в тяжёлых условиях эксплуатации

Конфигуратор заказа

МПа

Тип сигнала

Код заказа: пересчитывается

МИДА-ДИ-15-Ex-OM18

• Выберите единицу измерения

Отправьте заявку через форму на сайте — так мы сразу получим код заказа и выбранные параметры.

Конфигуратор заполнен не полностью. Заполните обязательные поля, чтобы запросить цену. Если возникли сложности, воспользуйтесь кнопкой «Получить консультацию».

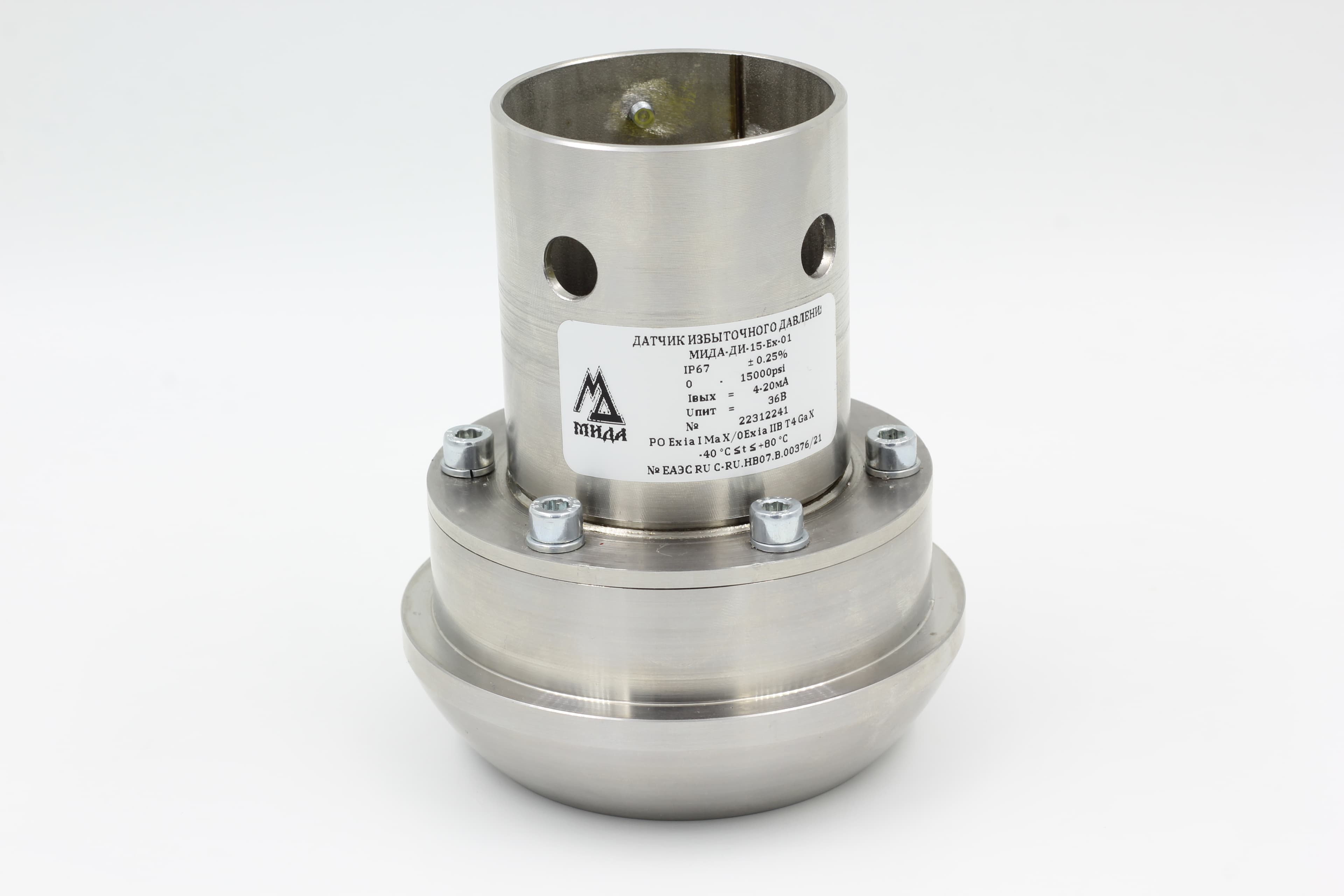

МИДА-15 Hammer Union

Тип: ДИ

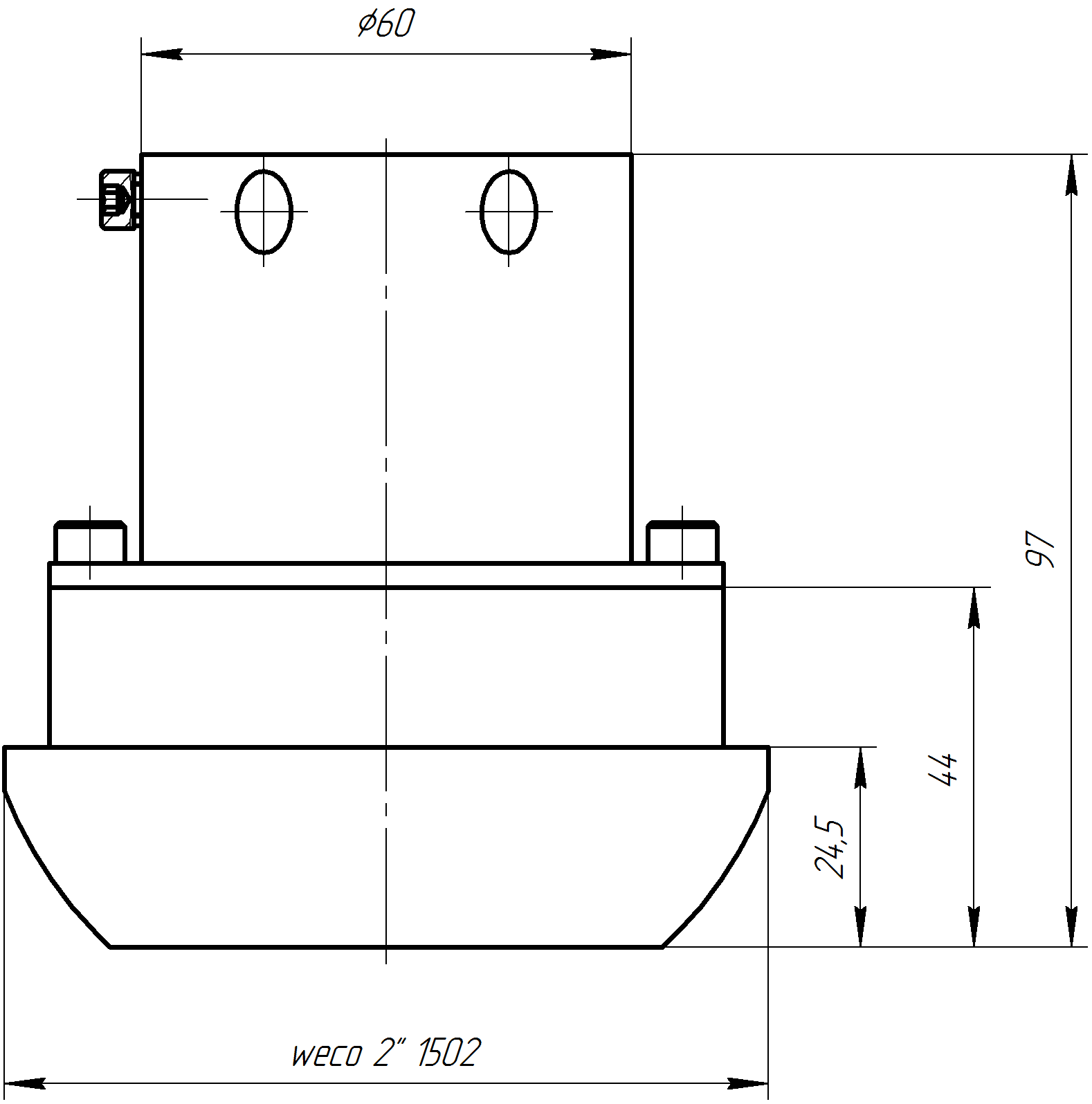

Корпус HU-1502 закрытый

Итоговая версия чертежа будет показана после полного заполнения конфигуратора.

Область применения
Нефтегазовая промышленность, буровые установки, системы контроля давления на устье скважины, оборудование для гидроразрыва
Рабочая среда
Жидкости и газы, неагрессивные к титановым сплавам и/или нержавеющим сталям
Диапазон давления
145...15000 psi (10...1034 bar)
Основная приведенная погрешность, % от диапазона измерений
от ±0.25% до ±0.5%
Температура измеряемой среды
-40...+125 °C
Выходной сигнал
Аналоговый:
4-20 мА / 2-х пров.
0.4-2 В / 3-х пров.
0.5-4.5 В / 3-х пров.
0-5 В / 3-х пров.
0-10 В / 3-х пров.
1-5 В / 3-х пров.
Цифровой:
RS-485 / Modbus
RS-485/Mida
UART/Mida
Вид взрывозащиты
Искробезопасная электрическая цепь (PO Ex ia I Ma X / 0Ex ia IIB T4 Ga X)
Устойчивость к вибрации
Исполнение G2 по ГОСТ Р 52931-2008
Напряжение питания, В
9...36 (для 4-20 мА в зависимости от нагрузки)
3...5.5 / 9...27 (для 0,4-2 В)
4.5...5.5 / 5...5.5 / 9...27 (для 0,5-4,5 В)
5.1...5.5 / 9...27 (для 0-5 В и 1-5 В)
12...27 (для 0-10 В)
3...12 / 5...24 (RS-485/Modbus)
4.5...12 (RS-485/Mida)
3...3.6 / 4.5...12 (UART/Mida)
Климатическое исполнение
У**2
Материал деталей, контактирующих со средой
Титановый сплав, нержавеющая сталь
